Beschreibung:

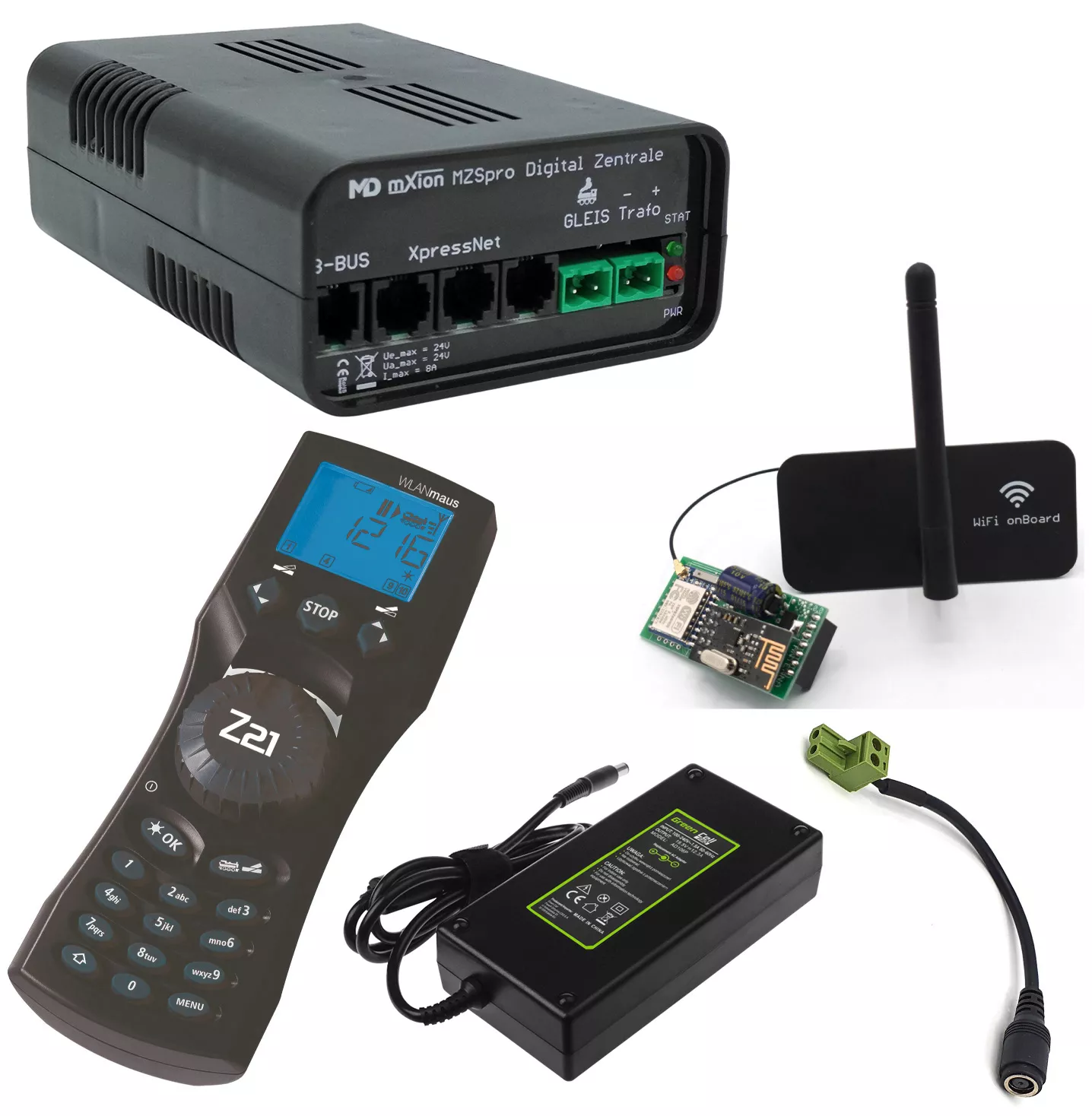

Dieses Set besteht aus einer kleinen, aber sehr leistungsstarken Digitalzentrale (8 A Dauerleistung – 10 A Spitze!), dem für die Funk-Funktion notwendigen Spezial Adapter, einem Roco WLANmaus Funk-Handregler sowie einem Netzteil. Die Reichweite Ihrer Zentrale beträgt mit dem MZSpro WLAN Funkadapter auf freiem Feld ca. 80 m. In geschlossenen Räumen mit Betonwänden ca. 10 m. Durch handelsübliche WLAN-Repeater (Verstärker) kann man das System aber auf beliebige Reichweite erhöhen dank der echten WLAN-Technik. Auch die Einbindung ins heimische WLAN ist möglich, wodurch entsprechend der Empfang vom heimischen WLAN abhängt, hiermit kann man die Reichweite durch Wände erhöhen.
Funktionsbeschreibung:Es ist einfach zu bedienen (Signal-LEDs neben den Anschlüssen der Zentrale bieten zusätzliche Kontrolle) und verfügt über eine Vielzahl von Verwendungsmöglichkeiten.
Die Zentrale kann auch analoge Lokomotiven auf der Anlage steuern. Dazu muss im Handregler die Adresse 9999 eingestellt werden.
Der kabellose Betrieb sorgt garantiert für noch mehr Fahrspaß!
Sie können die Funk-Zentrale auch bequem mit Ihrem Smartphone oder Tablet steuern. Möglich macht dies die Z21-App, die Sie hier herunterladen können:
für Android (Samsung, Huawei usw.)
für Apple (iPhone, iPad)
Die App hat einiges zu bieten: Sie können z.B. Lokbibliotheken anlegen, graphische Anzeigen für Gleisstellpulte nutzen sowie Führerstände Ihrer Loks laden, um optisch live in der Fahrerkabine Ihrer Lieblingslok zu stehen!
Funktionsumfangbis zu 8 Ampere Fahrstrom am GleisSpannungsversorgung 12 - 24V DCParallele FunktionsauslösungAnaloge Lok auf diigtaler Anlage steuerbar mit Adresse 9999 !!F0-F68 (69 Funktionstasten aktivierbar)14, 28, 128 Fahrstufen je Lok einstellbar, Speicherung in der Zentrale50 Loks gleichzeitig steuer- und speicherbarWeichenlagenspeicherung und RückmeldungAnzeige aller Weichenpositionen, Lokinformationen uvm. an allen HandsteuergerätenTemperaturüberwachung und Kühlungssystem mit Lüfter (temperaturgesteuert)Kurzschlussschutz/ÜberlastschutzProgrammierung möglich (POM, CV lesen, CV schreiben) mit RückmeldungStabile Schraubklemme, einfacher NetzteilsteckerBetriebskontrollleuchteAktivitätskontrollleuchte3x Anschluss für Steuergeräte1x Boosteranschluss (B-BUS)Steuerbus mit 1 Ampere (bis zu 31 Eingabe- und Steuergeräte)100% DCC kompatibel100% LGB MZS kompatibel100% mfx kompatibelWLAN 100% Z21 Funktion mit ZusatzmodulRückmeldung mit unseren Rückmeldern über X-Bus oder Funk (nur mit Zusatzmodul möglich)Rückmeldung über WLAN und 2.4 Ghz Funk mit unserem ZusatzmodulKein Router oder Freischaltcode für WLAN nötig, nur unser ZusatzmodulPlug&PlayAnschlüsse
Technische DatenSpannung: 14 – 24 V DC!Nur Gleichstromtrafos nutzen!Stromaufnahme: 50 mA, abgeschaltete StufeMaximaler Gesamtstrom: 8 A Dauerleistung; 10 A kurzzeitigMaximale Stromabgabe: 3 ATemperaturbereich: -40 – 60 °CAbmaße LxBxH: 9,5 x 13,5 x 4,5 cmTipp: Sollten Ihnen die 6 A nicht ausreichen, können Sie die Zentrale mit unserem Digital Booster
84006000 und dem CDE Bus-Adapter
84006017 kombinieren - Für noch mehr Power!
Das SchaltnetzteilDas leistungsstarke Schaltnetzteil ist sehr gut für die Stromversorgung von Spur-G-Anlagen geeignet (z. B. für die Booster und die Zentralen von ML-Train oder Massoth.
Mit einem Adapterkabel können Sie einfach das Netzteil mit der Digitalzentrale oder dem Booster verbinden
Spannung: 19,5 V DC GleichspannungSteckverbindung: rund mit dem Stift drin (7,4-5,0 mm)Stromstärke: 9,23 AEingangsspannung: AC 230 VNutzleistung: 180 WNetzkabel im Lieferumfang enthaltenDer Anschlussadapter für SchaltnetzteileMit diesen Anschlussadapter verbinden Sie das 180 Watt Schaltnetzteil der Firma Green Cell (84001060) mit der Zentrale oder dem Booster der Firma ML-Train.
Technische Daten des AnschlussadaptersAnschluss A: 7,4 x 5,0 mm BuchseAnschluss B: 2 PIN Schraubklemmenblock KF2EDGKFarbe: SchwarzLänge: 15 cmNennstrom: 13 A
Die folgende Firma hat die Digitalzentrale und den Funk-Adapter für Modell-Land hergestellt:micron-dynamics, Marius Dege,
(WEEE: DE69511296)
Die folgende Firma hat das Schaltnetzteil hergestellt:Pawel Ochynski CSG S.A, GREEN CELL, Rauschwalder Str. 41, 04103 Leipzig
(WEEE: DE41805037)
Wichtige Hinweise zur EinrichtungBegleitheft DigitalzentraleBedienungsanleitung DigitalzentralePC-Software für die Zentrale (MD-DCC-Tool) Bedienungsanleitung WLANmausBedienungsanleitung Funk-Adapter Bedienungsanleitung Roco 10813
