ML-Sommer-Train 3x Licht-Signal RhB + GRATIS Zwergsignal

Beschreibung:

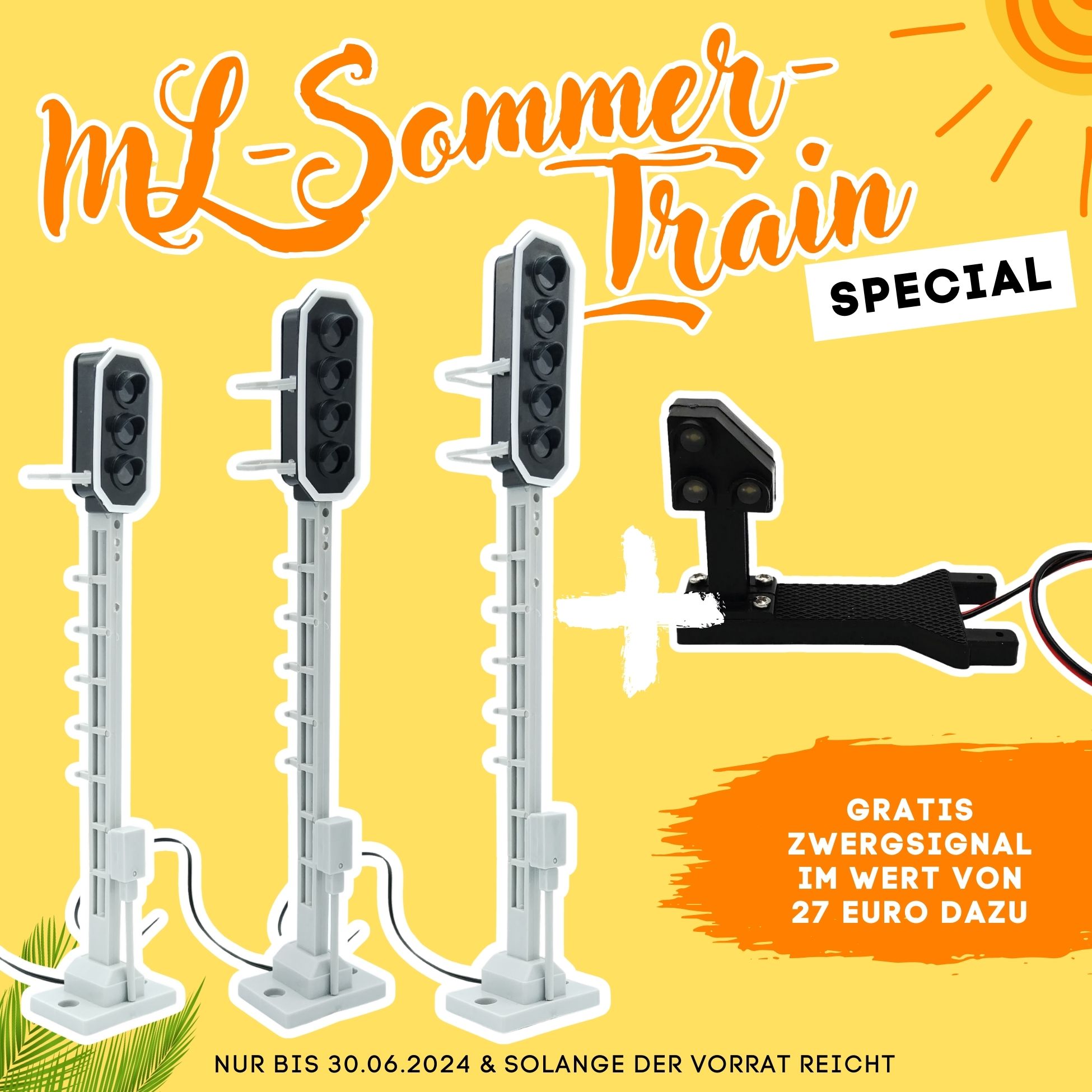

Das ML-Sommer-Train Set umfasst drei RhB Lichtsignale Typ L in den Varianten 3-fach, 4-fach und 5-fach. Als besonderes Extra ist ein Zwergsignal im Wert von 27 € im Set enthalten, das ohne Zusatzkosten angeboten wird. Alle Signale sind mit einem Decoder ausgestattet und für den Betrieb in analogen sowie digitalen Systemen geeignet. Bitte beachten Sie: Dieses Angebot ist bis zum 30.06.2024 begrenzt und nur verfügbar, solange der Vorrat reicht.


Lichtsignal Typ L 3-fach, 4-fach & 5-fach RhB für Spur G analog / digital mit Decoder ML-Train 83804607, 83804608 & 83804609
Schweizer Präzision: Bringen Sie ein Stück der berühmten Schweizer Eisenbahnpräzision und -ästhetik in Ihre Modellwelt.

Detailreiche Gestaltung: Jedes Detail wurde liebevoll nachgebildet, um die charakteristischen RhB-Signale authentisch zu repräsentieren.

Flexible Steuerung: Einfache Integration und Ansteuerung ermöglichen eine vielseitige Nutzung in Ihrer Anlagensteuerung.

Robuste Bauweise: Wetterfester Kunststoff und Stahl garantieren Langlebigkeit und Stabilität in jeder Modellbahnumgebung.

Innovative Technik: Der integrierte Digitaldecoder eröffnet neue Möglichkeiten der Signalsteuerung und -programmierung.


Energiesparende LEDs:
Das Lichtsignal Typ L verfügt über 5 LEDs in Grün, Rot und Gelb, die nicht nur eine starke Leuchtkraft bieten, sondern auch äußerst wenig Strom verbrauchen. Dadurch wird sowohl die Umwelt als auch Ihr Geldbeutel geschont.




Witterungsbeständig & Langlebig:
Das Mastrohr ist aus robustem, graulackiertem Stahl gefertigt, während Sockel, Gittermast, Stromkasten, Halterung und Signalkopf aus widerstandsfähigem, grauem Kunststoff bestehen. Diese Kombination gewährleistet, dass das Signal wetterfest ist und sich ideal für den Einsatz im Freien eignet, ohne dabei an Qualität oder Optik zu verlieren.




Schweizer Charme & Qualität:
Das RhB Typ L Signal wurde speziell für Liebhaber der Rhätischen Bahn (RhB) entwickelt und bietet eine detailgetreue Nachbildung der charakteristischen Signale dieser berühmten Schweizer Schmalspurbahn.




Funktionsbeschreibung:
Die RhB Typ L Signale bieten eine authentische Wiedergabe der Signale der renommierten Schweizer Rhätischen Bahn (RhB) für Ihre Modellbahnanlage. Ausgestattet mit einem integrierten Digitaldecoder, ermöglichen diese Signale eine einfache Integration und Ansteuerung sowohl im digitalen als auch im analogen Modus.


Funktionsumfang:

Vorbildgetreue Gestaltung: Vermessen und gestaltet nach echten RhB-Signalen in der Schweiz.

Material: Hergestellt aus wetterfestem Kunststoff mit einem lackierten Stahlrohr für zusätzliche Stabilität.

Flexibilität: Verfügbar in 2 bis 5 begrifflichen Signalköpfen, mit der Option, ein Vorsignal für kombinierte Signalbilder anzubringen.

Kompatibilität: Unterstützt DCC NMRA für Digitalbetrieb und bietet einfache Steuerungsmöglichkeiten durch vollkompatible NMRA-DCC Module.

Installation:

Platzierung: Wählen Sie den Standort für das Signal auf Ihrer Anlage. Berücksichtigen Sie die Sichtbarkeit und die Relevanz für den Zugbetrieb.

Montage: Befestigen Sie das Signal mit dem beiliegenden Stahlrohr fest im Untergrund Ihrer Anlage.

Anschluss: Verbinden Sie das Signal über den integrierten Decoder direkt mit Ihrer digitalen Steuerzentrale. Bei analogem Betrieb stehen die Grundfunktionen rot und grün zur Verfügung.

Eine umfangreiche Erklärung finden Sie in der Bedienungsanleitung.


Programmierung und Betrieb:

Digitalbetrieb: Nutzen Sie die DCC-Funktionen für eine vielfältige Auswahl an Signalbildern und Sequenzen. Programmieren Sie das Signal über den Programmierschalter oder direkt über Ihre Zentrale.

Analogbetrieb: Im analogen Modus können Sie das Signal auf rot oder grün schalten, ohne weitere Programmierung.

Reset und Mapping: Alle CVs können zurückgesetzt werden, und das Funktionsmapping ist durch die einfache Zuordnung der Signalbilder besonders benutzerfreundlich gestaltet.

Wartung und Pflege:

Reinigung: Halten Sie das Signal frei von Schmutz und Ablagerungen, um eine klare Sichtbarkeit und Funktionsfähigkeit zu gewährleisten.

Überprüfung: Kontrollieren Sie regelmäßig die Verbindung und den Zustand des Signals, besonders nach Wettereinflüssen.

Technische Daten:

Spannung: 7-27 V DC/DCC, 5-18 V AC

Stromaufnahme: 10 mA (ohne Funktionsausgänge)

Maximaler Gesamtstrom: 0,1 A

Temperaturbereich: -40 bis 85 °C

Abmaße: L1 x B4 x H23-25,5 cm

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)


Bedienungs- und Bauanleitung


Zwergsignal mit integriertem Decoder analog/digital RhB ML-Train 84004605 (GRATIS)
Funktionsbeschreibung

Es ist ein modernes Lichtsignal bzw. Zwergsignal der Schweizer Bahnen (wie z. B. auch der RhB). Hier werden diese Lichtsignale in großen Mengen an Fahrstraßen, Weichen und neben der Bahnstrecke eingesetzt, um „Rangier“ als auch „Frei“ oder „Halt“ anzuzeigen. Vorbildgerechtes maßstäbliches RhB Zwergsignal mit integriertem Decoder kann vorbildgerecht „Halt“, „Fahrt“ sowie „Fahrt mit Vorsicht“ anzeigen.

Der integrierte Decoder für den analogen und digitalen Betrieb ermöglicht es, alle Bilder des Signals vorbildgerecht wieder zu geben. Zudem werden eine Reihe von Schalt und Zusatzfunktionen ermöglicht, welche separat aktivierbar sind (z. B. automatisches zurückschalten nach Zeitablauf, wenn ein Zug passiert hat).


Hinweise

Vergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.

Einige Funktionen sind nur mit der neusten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.

Bitte beachten Sie die CV-Grundeinstellungen im Auslieferungszustand.


Funktionsumfang

DC/AC/DCC Betrieb

Vollkompatibles NMRA-DCC Modul

Vorbildgerechte Lichtsignale

Definierte Startposition

Ausgänge invertierbar

Automatische Zurückschaltfunktionen

Funktionsausgänge dimmbar

Resetfunktionen für alle CVs

Sehr einfaches Funktionsmapping

2048 Weichenadressen möglich

Vielfältige Programmiermöglichkeiten (Bitweise, CV, POM Schaltdecoder, Register)

Keine Last bei Programmierung erforderlich

Anschlussbuchsen

Dieses typische Weichensignal ist bei jeder schweizer Bahngesellschaft anzutreffen. Es kann durch die geringen Maße optimal im Bahnhofsbereich untergebracht werden. Das Signal funktioniert digital und analog. Schließen Sie dazu die 2 Kabel einfach an das Gleis oder eine Spannungsquelle (z. B. EPL®-Pult) an.

Wetterfest: Sprühen Sie die Platine dick mit „Plastik70“ ein!


Programmiersperre

Um versehentliches Programmieren zu verhindern, bieten CV 15/16 eine Programmiersperre. Nur wenn CV 15 = CV 16 ist eine Programmierung möglich. Beim Ändern von CV 16 ändert sich automatisch auch CV 15. Mit CV 7 = 16 kann die Programmiersperre zurückgesetzt werden.

STANDARTWERT CV 15/16 = 215


Programmiermöglichkeiten

Dieser Decoder unterstützt die folgenden Programmierarten: Bitweise, POM, Register CV lesen & schreiben.

Es wird keine zusätzliche Last zur Programmierung benötigt.

Im POM (Programmierung auf dem Hauptgleis) wird ebenfalls die Programmiersperre unterstützt. Der Decoder kann zudem auf dem Hauptgleis programmiert werden, ohne das andere Decoder beeinflusst werden. Somit muss bei Programmierung kein Ausbau des Decoders erfolgen.

Hinweis
Um POM zu nutzen, ohne andere Decoder zu beeinflussen, muss Ihre Digitalzentrale POM spezifische Decoderadressen unterstützen.


Programmierung von binären Werten

Einige CV’s (z. B. 29) bestehen aus sogenannten binären Werten. Das bedeutet, dass mehrere Einstellungen in einem Wert zusammengefasst werden. Jede Funktion hat eine Bitstelle und eine Wertigkeit. Zur Programmierung einer solchen CV müssen alle Wertigkeiten addiert werden. Eine deaktivierte Funktion hat immer die Wertigkeit 0.

Beispiel
Sie wollen 28 Fahrstufen, lange Lokadresse programmieren. Dazu müssen Sie in CV 29 den Wert 2 + 32 = 34 programmieren.


Programmierung Weichenadressen

Weichenadressen bestehen aus 2 Werten. Für Adressen < 256 kann der Wert direkt in Adresse tief programmiert werden. Adresse hoch ist dabei immer 0. Wenn die Adresse > 255 ist, wird diese wie folgt berechnet (z. B. Adresse 2000):

2000 / 256 = 7,81, Adresse hoch ist also 7.
2000 – (7 x 256) = 208, Adresse tief ist somit 208.

Tragen Sie diese Werte in die entsprechenden SW1, SW2, usw. CVs ein.


Resetfunktionen

Über CV 7 kann der Decoder zurückgesetzt werden. Dazu sind diverse Bereiche nutzbar. Schreiben mit folgenden Werten:

11 (Grundfunktionen)

16 (Programmiersperre CV 15/16)

33 (Weichenausgänge)

Technische Daten

Spannung: 7-27 V DC/DCC; 5-18 V AC

Stromaufnahme: 5mA (ohne Funktionsausgänge)

Maximaler Funktionsstrom: LSS 0,1 A

Maximaler Gesamtstrom: 0,2 A

Temperaturbereich: -20 bis 85 °C

Abmaße RhB-Signal: L3 x B3 x H5 cm

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)


Bedienungsanleitung mit CV-Werten
