Das Vorbild:
Die Königlich Sächsischen Staatseisenbahnen unterhielten ein Schmalspurnetz mit mehr als 150 km Streckenlänge, um die gebirgigen Industrieregionen Sachsens zu erschließen. Nach erfolglosen Versuchen mit Lokomotiven der Bauart Fairlie und Klose wurden ab 1892 insgesamt 96 MeyerGelenklokomotiven eingesetzt, die größte Serie dieser ungewöhnlichen Bauart überhaupt. Beide Triebwerke sind gelenkig gelagert, wobei der Abdampf des hinteren Hochdrucktriebwerks die vorderen Zylinder antreibt. Die Loks bewährten sich und wurden nach der Einreihung in die Deutsche Reichsbahn auch auf anderen ostdeutschen Schmalspurstrecken eingesetzt, so beispielsweise auf Rügen. In den 50er-Jahren wurden 22 Lokomotiven im RAW Görlitz „erneuert”, d. h. sie erhielten neue geschweißte Kessel, Rahmen und Zylinder. Heute verkehren einige der Loks auf Museumsbahnen.

Explosionszeichnungen:

25841

Unten finden Sie die Ersatzteilliste!

Beschreibung: zur ausführlichen Beschreibung.

Beschreibung: Explosionszeichnung:


25841

1 Glocke	E133065
2 Sortiment Druckkessel	E171288
3 Sortiment Dampfschlot	E171289
4 Sortiment Loklampe	E171294
5 Sortiment Laternenglas u. Ring	E171301
6 Sortiment Schaufel u. Haken	E171302

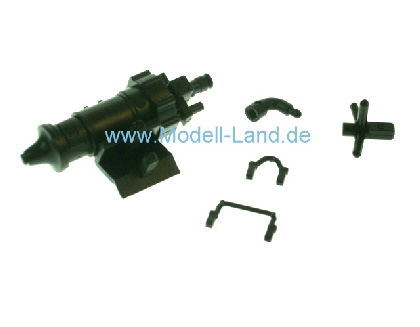

7 Sortiment Generator u. Leitungen	E171303
8 Sortiment Handrad	E171304
9 Sortiment Dampfdomdeckel	E171310
10 Sortiment Pfeife u. Leitungen	E171311
11 Sortiment Griff, Schlauch	E171312
12 Sortiment Lampe u. Einsatz	E171313
13 Sortiment Bremsen	E171314
14 Sortiment Beilagscheiben	E133417
15 Sortiment Luftdr. Kessel u. Bremsteile	E171315
16 Sortiment Treppen	E171316
17 Set Beilagscheiben	E124208
18 Sortiment Armaturenteile	E171317
19 Sortiment Kuppelstange	E171318
20 Sortiment Schneepflug hinten	E171319
21 Sortiment Kreuzkopf re.	E171322
22 Sortiment Kreuzkopf li.	E171323

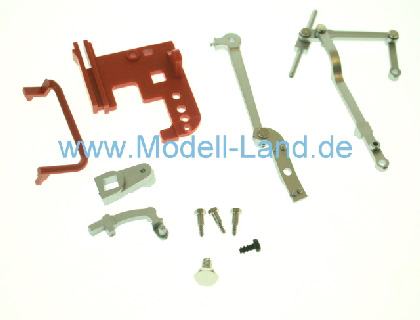

23 Gestänge vo.li.u.hi.re.	E171324
24 Gestänge vo.re.u.hi.li.	E171325
25 Set Puffer	E133208
26 Getriebe vorn	E133644
27 Getriebe hinten	E133677
28 Sortiment Schleifschuh u. Kohle	E171326
29 Lokführer	E133630
30 Sortiment Kupplung	E171327
31 Sortiment Kupplungshalteplatte	E171328
32 Schornstein	E130598
33 Set Unterlegscheibe	E126053
34 Set Unterlegscheibe	E129250
35 Set Schrauben	E124197
36 Set Schrauben	E124014
37 Set Schrauben	E124206
38 Set Schrauben	E129265
39 Set Schrauben	E126052
40 Set Schrauben	E129514
41 Set Schrauben	E131622
42 Set Schrauben	E124010
43 Haftreifen	E126174
44 Set Schrauben	E124205
45 Motor	E126050
