Beschreibung:

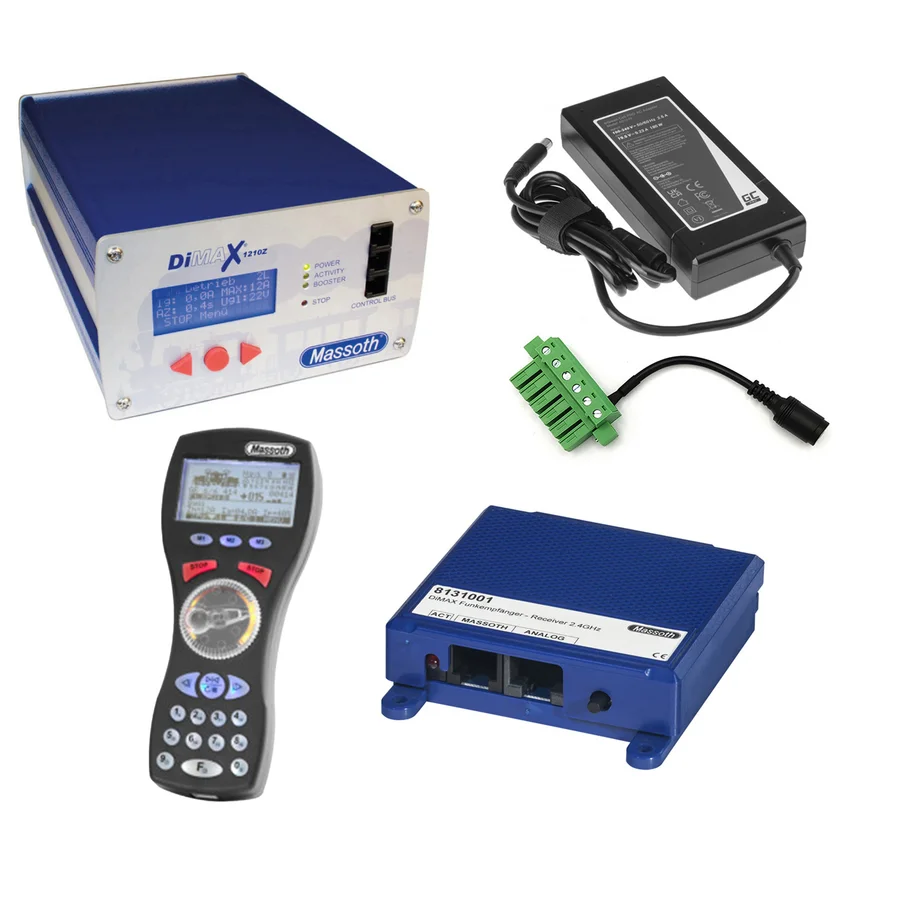

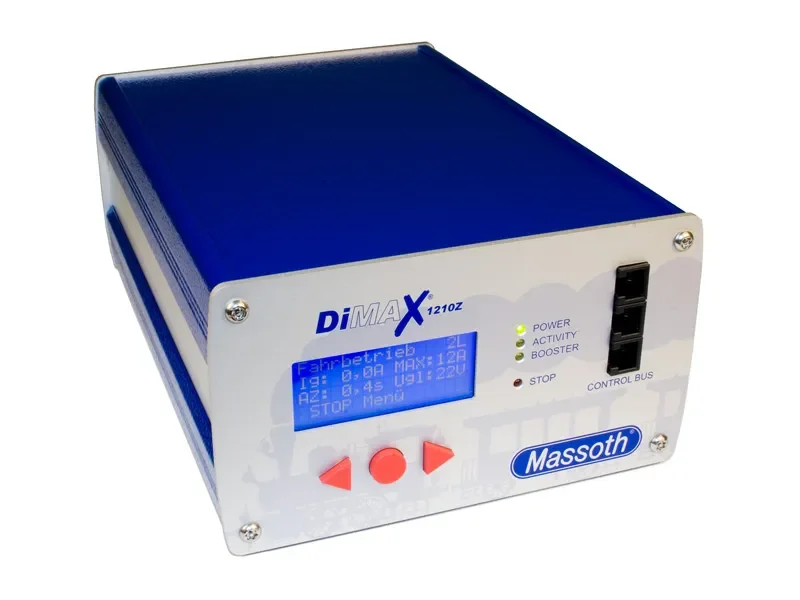

DiMAX 1210Z Digitalzentrale Massoth 8136501 -2.4GHz Funkfirmware Version 2.0 - Basierend auf der großen DiMAX 1200Z Digitalzentrale leistet die kompakte Zentrale DiMAX 1210Z bis zu 12 Ampere. Durch die externe Spannungsversorgung kann die Zentrale für jede Spurweite von Z bis G individuell genutzt werden. Die einstellbare Endstufe (4; 7 und 12 Ampere) kann optimal für die unterschiedlichsten Anlagengrößen angepasst werden. Die Zentrale besitzt eine einstellbare Spannungsregelung von 14-22V. Neben der Regelung gibt es als Sicherheit eine zusätzliche Überspannungsbegrenzung. Damit ist die Zentrale nun auch für den Indoor-Bereich mit HO,N oder ähnlichen Spurweiten geeignet. Im Auslieferungszustand ist bereits das neue MASSOTH® Busprotokoll installiert.
Natürlich verfügt die Zentrale über einen temperaturgesteuerten Lüfter. Durch die PC Schnittstelle können direkt neuste Firmwareupdates und Funktionserweiterungen direkt eingespielt werden. Dadurch bleibt die Zentrale auch in Zukunft immer auf dem neusten Stand. Eine Boosterschnittstelle ist integriert. Auch an der DiMAX 1210Z kann der MASSOTH Buswandler für die Steuerung per LGB® MZS II Steuerkomponenten eingesetzt werden.
bis zu 12 Ampere Fahrstrom am Gleis (abhängig vom Netzteil)einstellbarer maximaler Fahrstrom in den Stufen 4; 7 oder 12 Ampere (zum Anpassen an die Anlagengröße)Versorgungsspannung: 16-24 DCeinfach ablesbares Display in modischem Design (mit blauer Hintergrundbeleuchtung)wahlweise parallele oder serielle Funktionsdatenübertragung (für jede Lok einzeln konfigurierbar)thermischer Überlastschutz / automatischer Überhitzungsschutztemperaturgesteuerter Lüfterautomatischer Kurzschlussschutz (variable Zeit bis zur Abschaltung bei Kurzschluss)zusätzlicher Programmiergleisausgang (mit 2 Ampere)BetriebskontrollleuchteAktivitätskontrollleuchteBoosterkontrollleuchteSTOP/NOTHALT-KontrollleuchteTaste mit STOP-Funktion während des Betriebseinfache Navigation durch das Menü mit 3 Tasten2 x Anschluss für Steuergeräte (2 auf der Frontseite)1 x Boosteranschluss auf der Rückseite für DiMAX und LGB© BoosterSteuerbus mit 2 Ampere (bis zu 31 Eingabe- und Steuergeräte)Steuerbusprotokoll wahlweise MASSOTH® oder LGB® MZS IISteuerung über DiMAX - oder LGB® MZS-Komponenten (Lokhandy, Universalhandy, etc...)PC-INTERFACE (USB) für Firmwareupdates aller DiMAX-Buskomponenten (Zentrale, Handys, etc...)kostenlose Firmwareupdates per InternetMASSOTH Gleisprotokoll 100% kompatibel zu NMRA DCCLGB® MZS Gleisprotokoll kompatibel zu NMRA DCCexterne Spannungsversorgung mit 16 bis 24 Volt Gleichspannunghochwertiges Gehäuse mit gebürsteter Aluminiumfront- und Rückplatteausführliche Bedienungsanleitung (auch als PDF erhältlich)CE-zertifiziertHinweis: Um Sound-/Firmwareupdates an Decodern durchzuführen wird ein PC Modul benötigt!
DiMAX Navigator 2.4 GHz Massoth 8134801Genießen Sie die grenzenlose Freiheit mit dem DiMAX Navigator. Dieser Handregler bietet einen Funktionsumfang, der weit über die bisherigen Bedienmöglichkeiten eines Handreglers hinausgeht. Ein Highlight ist, dass zu gleicher Zeit zum Beispiel Lokomotiven gesteuert und Weichen geschaltet werden können. Für einen hohen Spielspaß wurde das Gehäuse nach ergonomischen Gesichtspunkten optimal geformt und der Schwerpunkt so ausbalanciert, dass es perfekt in der Hand liegt. Durch den symmetrischen Querschnitt des Gehäuses ist der DiMAX Navigator für Links- und Rechtshänder gleichermaßen gut geeignet und optimal bedienbar. Ein großes und übersichtliches Grafikdisplay mit einer Hintergrundbeleuchtung bietet umfassende Informationen, in einer frei wählbaren Sprache zur aktuell gesteuerten Lok. Weiter ist dieses Handsteuergerät mit einer schalt- und dimmbaren blau/weißen Tastaturbeleuchtung ausgestattet, was einen Fahrbetrieb rund um die Uhr sichergestellt. Der Drehknopf ist in verschiedenen Farben funktionsabhängig beleuchtet. Sämtliche von Großserienherstellern am Markt verfügbare Lokomotiven können mit dem passenden Symbol und einem individuellen Namen auf dem LCD dargestellt werden. Ebenso werden die einzelnen Funktionen, Lichtsymbol sowie die aktuelle Fahrstufe auf dem Display angezeigt. Der DiMAX-Navigator ist für das bidirektionale Funksystem vorbereitet, was Reichweiten von bis zu 100 Metern sicherstellt.

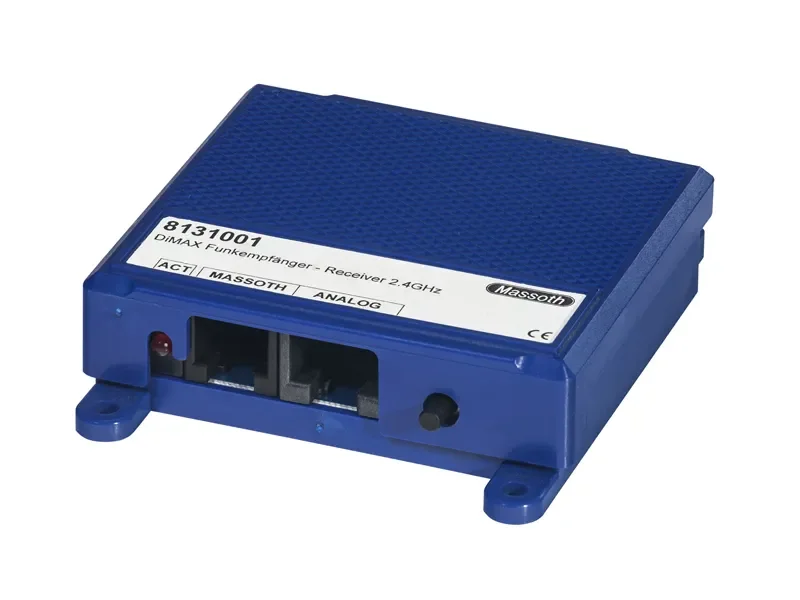

DiMAX Funkempfänger 2.4 GHz Massoth 8131001Der neue DiMAX Funkempfänger funkt mit seinen 2.4 GHz international und kann daher weltweit eingesetzt werden. Er unterstützt zum aktuellen Zeitpunkt bis zu 4 Funkteilnehmer und kann sowohl an Zentralen mit Massoth-Bus (DiMAX 800Z, 1200Z, 1210Z, LGB 55006 und PIKO 35010), als auch analogen Fahrreglern (LGB 51070, 51079 oder PIKO 35002) eingesetzt werden. Die Reichweite beträgt im Freiland bis zu 100 Meter. Erstmals entfällt auch die klassische Stabantenne, diese ist intern verbaut.

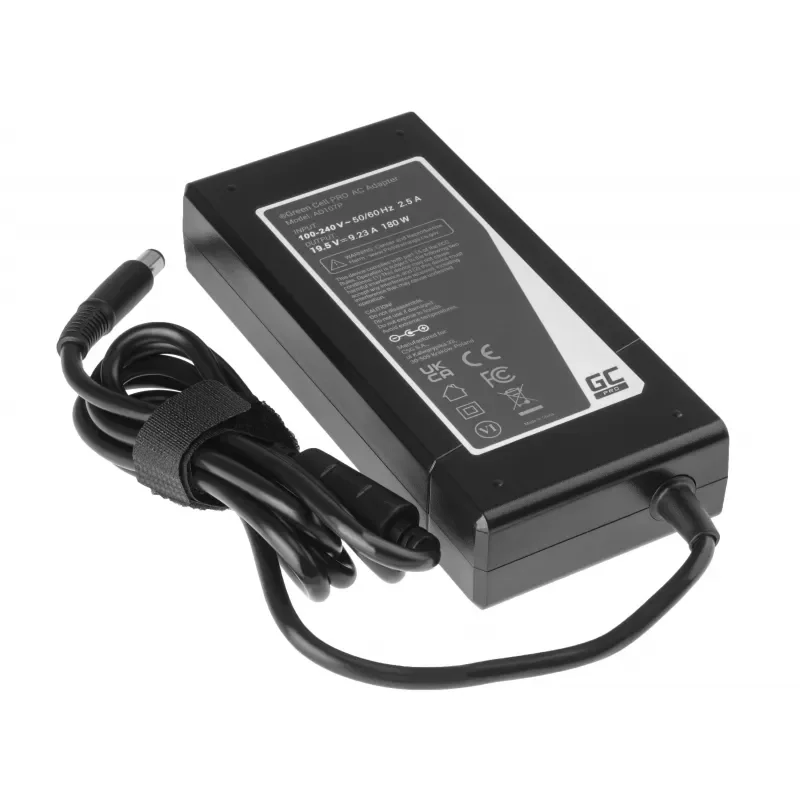

Schaltnetzteil 19,5 V 9,23 A für Spur-G Stromversorgung Green CellDas leistungsstarke Schaltnetzteil ist sehr gut für die Stromversorgung von Spur-G-Anlagen geeignet (z. B. für die Booster und die Zentralen von ML-Train oder Massoth.
Mit einem Adapterkabel können Sie einfach das Netzteil mit der Digitalzentrale oder dem Booster verbinden
Spannung: 19,5 V DC GleichspannungSteckverbindung: rund mit dem Stift drin (7,4-5,0 mm)Stromstärke: 9,23 AEingangsspannung: AC 230 VNutzleistung: 180 WNetzkabel im Lieferumfang enthalten
Schutzklasse 2
Das Gerät darf nur im Haus (trockene Umgebung) betrieben werden.

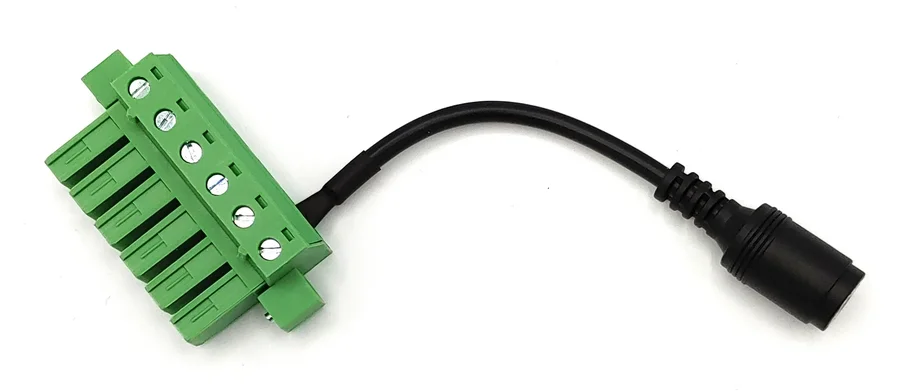

Adapter vom 9,23 A Netzteil zur Massoth Zentrale ML-Train 84001071Mit diesem Anschlussadapter verbinden Sie das leistungsstarke 180 Watt Schaltnetzteil mit 9,23 A der Firma Green Cell (ML-Train 84001060) mit der Zentrale oder dem Booster der Firma Massoth. (DiMAX 1210Z Digitalzentrale Massoth 8136501 oder den Booster DiMAX 1202B Massoth 8137501).
Die folgende Firma hat das Schaltnetzteil für Modell-Land hergestellt:Pawel Ochynski CSG S.A, GREEN CELL, Rauschwalder Str. 41, 04103 Leipzig
(WEEE: DE41805037)
Bedienungsanleitung Digitalzentrale 8136501 von 2021 Bedienungsanleitung Navigator 8134801 Bedienungsanleitung Funkempfänger 8131001
