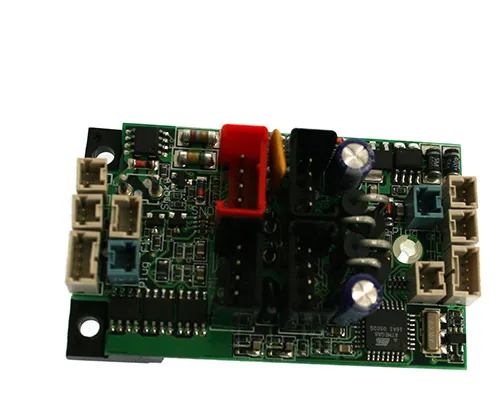

Dekoder für Loks mit 2 Motoren 3 Ampere ML-Train 84001002

[84001002]
Nur für Erwachsene

Achtung!
Nur für Erwachsene und Kinder ab 15 Jahren geeignet.

EAN: 04251170416030

Der leistungsstarke Lok-Decoder ist für alle 2 motorige Spur-G Loks geeignet. Dieser Dekoder wurde in vielen LGB-Loks werksmäßig eingebaut. Alle Anschlüsse sind einfach steckbar (Plug and Play).

Lieferumfang:
1x Dekoder für Loks mit 2 Motoren 3 A

Rarität: Es handelt sich um einen Auslaufartikel.

Weitere Produktdetails

Andere Artikel zum Thema:

Modell-Land, Dekoder, 3 Ampere, Lok,

Unsere Bestseller:

Beschreibung:



Funktionsumfang
  • 14 und 28 Fahrstufen
  • 10239 Lokadressen
  • programmierbare Fahrkurve
  • Anfahr-, Mittel- und Höchstgeschwindigkeit (sowie Verzögerungszeiten) einstellbar
  • Serielle und parallele Steuerung für alle Licht- und Funktionsausgänge incl. LGB® P-Soundupdates
  • Digital- und Analogbetrieb mit automatischer Erkennung
  • Kompatibel zu NMRA DCC und LGB® MZS (alle Generationen)
  • Lastregelung neuester Generation (für Digital- und Analogbetrieb)
  • Einstellbare Motorfrequenz (70Hz - 16kHz)
  • 7 Lichtanschlüsse (vorne, hinten, innen) max. gesamt 0,6 A
  • 2 Funktionsausgänge (alle mit konfigurier-baren Sonderfunktionen) max. je 0,6A
  • Licht- und Funktionsausgänge dimmbar und analog aktivierbar
  • Programmierbare Blinklichtfunktion
  • einfache Funktionszuordnung für alle Funktionsausgänge
  • alle Funktionsausgänge frei adressierbar (F1-F16)
  • Gesamtbelastbarkeit 4 Ampere (Motorendstufe und Funktionsausgänge)
  • Motorendstufe mit 3,5 Ampere belastbar (für bis zu 2 Motoren)
  • Überlast- und Temperaturschutz für Motor- und Funktionsausgänge
  • Resetfunktion für alle CV-Werte


Inbetriebnahme

Bauen Sie den Dekoder sorgfältig nach den Anschlussplänen in dieser Bedienungsanleitung in die Lok ein. Der Dekoder ist generell gegen Kurzschlüsse oder Überlastung gesichert. Werden jedoch beim Einbau Kabel vertauscht oder Kabel verschiedener Funktionen (z.B. Gleis + Motor) kurzgeschlossen, kann diese Sicherung nicht wirken und der Dekoder wird zerstört.


Motor und Gleis Anschlüsse

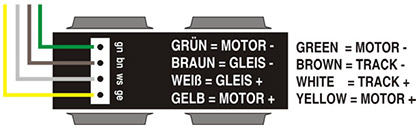

Verbinden Sie das weiße (Gleis +) und braune (Gleis -) Kabel des 4 Pol Getriebeanschlusskabel mit Flachstecker von Anschluss Getriebe 1 und Getriebe 2 mit dem Gleisan¬schluss des jeweiligen Getriebes.

Verbinden Sie das gelbe (Motor +) und grüne (Motor -) Kabel des 4 Pol Getriebeanschlusskabel mit Flachstecker von Anschluss Getriebe 1 und Getriebe 2 mit dem Motor des jeweiligen Getriebes.

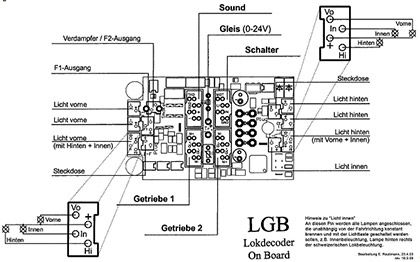

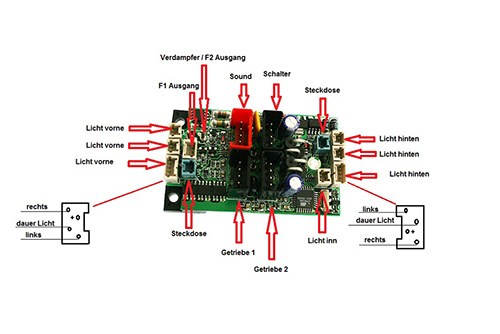

Anschluss Lampen / Getriebe und Funktionsausgänge




Betriebsartenschalter Anschluss

Der Flachstecker des Schalteranschluss, ist auf der Platinenunterseite mittels Lötbrücke überbrückt. Somit kann der Digital Dekoder Onboard ohne weiteres in jeder Lok auch ohne Betriebsartenschalter eingesetzt werden. Zum Betrieb mit Funktionsfähigem Betriebsartenschalter, muss diese Lötbrücke entfernt werden.


Technische Daten
  • Spannungsversorgung: 0-24 V DC/DCC (kurzzeitig max. 27V)
  • Gesamtbelastbarkeit: Max. 4A
  • Motorausgang: Max. 3,5A, 70Hz-16KHz, lastgeregelt, Digital und Analog
  • Lichtausgänge: Max. je 0,6A, 22V dimmbar
  • Funktionsausgänge 1 - 2: Max. je
  • 0,6A, 22V dimmbar (Max. 1,3 A in Summe aller Licht- und Funktionsausgänge)
  • Temperaturbereich: -20 - +50°C

Digitalsoundaufbau

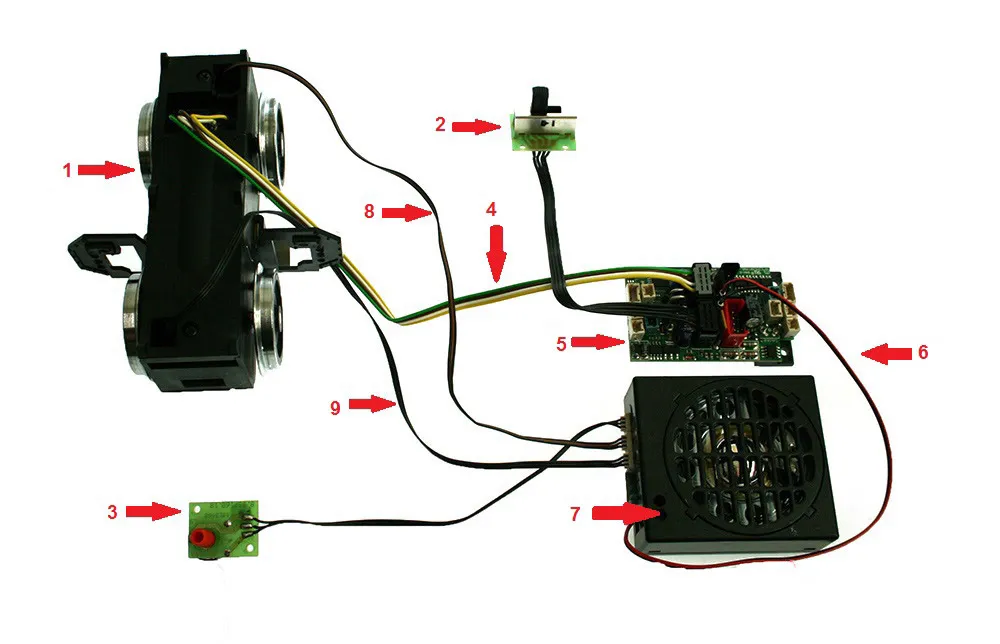

Digital-Soundaufbau mit einer Soundbox von LGB (65000, 65001 …)
  • 1. Getriebe
  • 2. Schalter 4 Wege Modell-Land 84001004
  • 3. Lautstärkeregler liegend für Spur-G Modell-Land 80501021 oder Lautstärkeregler stehend für Spur-G Modell-Land 80501022
  • 4. Farbiges Motoranschlusskabel für LGB Modell-Land 85101026
  • 5. Dekoder für Loks mit 2 Motoren 3 Ampere Modell-Land 84001002
  • 6. Anschlusskabel Spannungsversorgung Soundbox Modell-Land 85101027
  • 7. Soundbox von LGB (65000, 65001 …)
  • 8. Universal Reedschalter Modell-Land 80501014 zum Auslösen der Glocke und Pfeife mit dem Sound-Schaltmagnet LGB 17050 (optimal)
  • 9. Taktgeber mit Mini CT für C-Getriebe LGB Modell-Land 80501001 oder Taktgeber mit Mini CT für B-Getriebe LGB Modell-Land 80501000 (optional). Wenn ein Taktgeber eingebaut werden soll benötigt man noch eine Soundachse mit Magnet z.B. Universalachse mit Taktgeber-Magnet Modell-Land 80501009

Die folgende Firma hat das Produkt für ML-Train hergestellt:
Massoth Elektronik GmbH, Frankensteiner Str. 28, 64342 Seeheim
(WEEE: DE67610433)
