LED Beleuchtungsset mit Radsatz für Wagen und Gratis Zugschlussbeleuchtung für LGB Spur-G ML Train

Beschreibung:

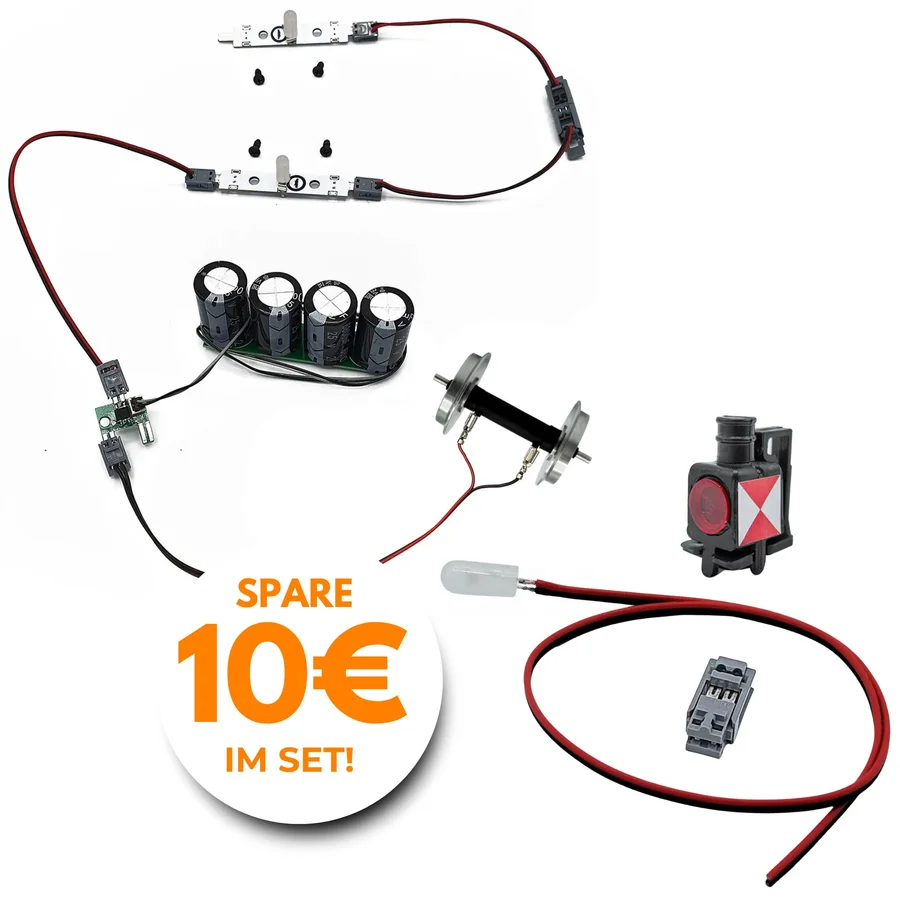

Das ML-Train Set umfasst eine gratis Zugschlussbeleuchtung und LED-Beleuchtung für 2 kurze oder 1 langen Spur-G Wagen. Zusätzlich enthält es einen Radsatz für einen Spur-G Wagen.


LED-Zugschlussbeleuchtung europäisch 7-24 V für LGB Spur-G ML-Train 83802041 (GRATIS)

Erleben Sie ein realistisches Modellbahnerlebnis mit der LED-Zugschlussbeleuchtung (7-24 V) für LGB Spur-G (ML-Train 83802041). Die nostalgische Lampe im originalgetreuen Design passt perfekt an viele Spur-G Wagen. Sie wird einsatzbereit mit LED für 5-24V geliefert und ist leicht zu montieren. Die vorbildgetreue Beleuchtung bietet Nachtbetrieb und Warnmarkierung für den Tag. Einfach in Ihr Modellbahnsystem integrierbar, lässt sich das Licht bequem mit den Randverbindern an ML-Train Wagenbeleuchtungs-Sets anschließen.


Realistisches Modellbahnerlebnis

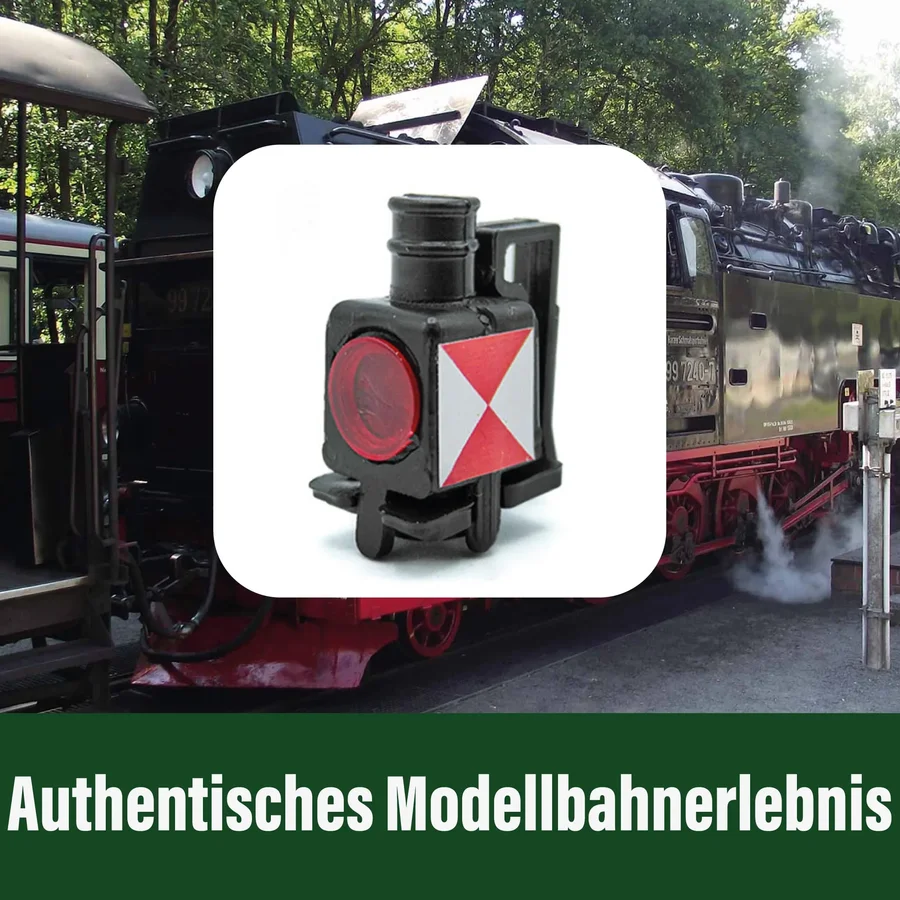

Die europäische Zugschlusslampe im originalgetreuen Design schafft ein realistisches, nostalgisches Modellbahnerlebnis. Ihr Vorbild ist die Petroleum-Eisenbahnerlaterne DB 76.




Stromsparende LED-Beleuchtung

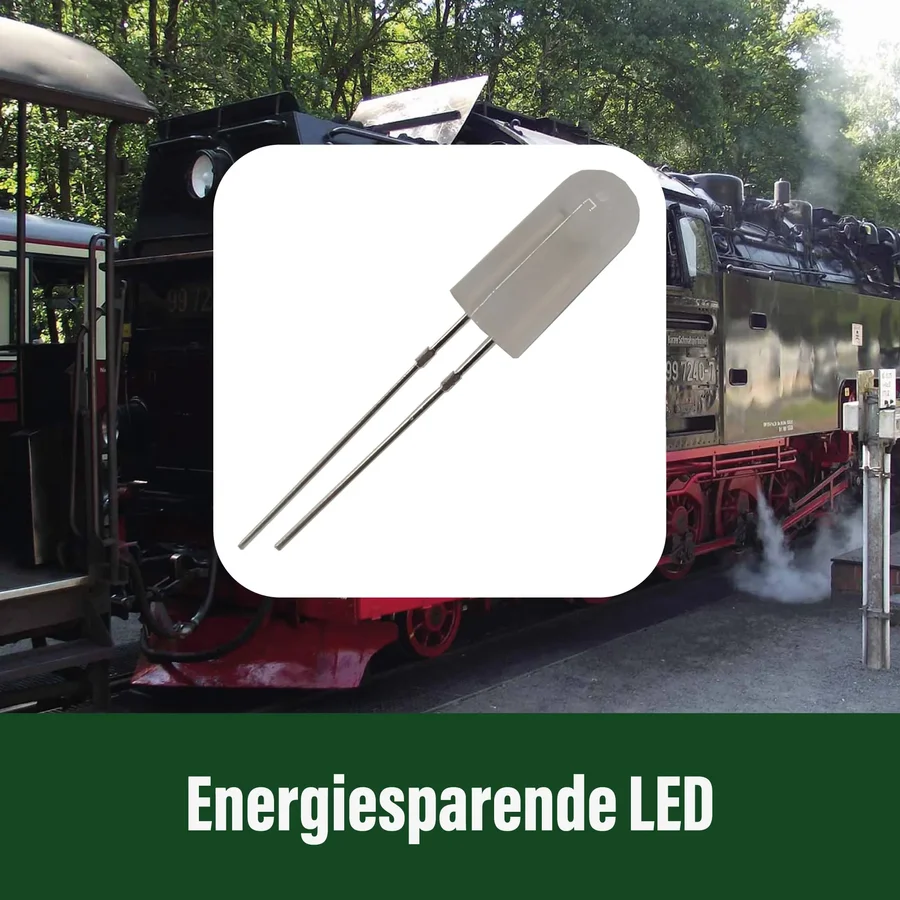

Sparen Sie Energie und verlängern Sie die Lebensdauer Ihrer Beleuchtung mit stromsparenden LEDs.




Dezentes Design

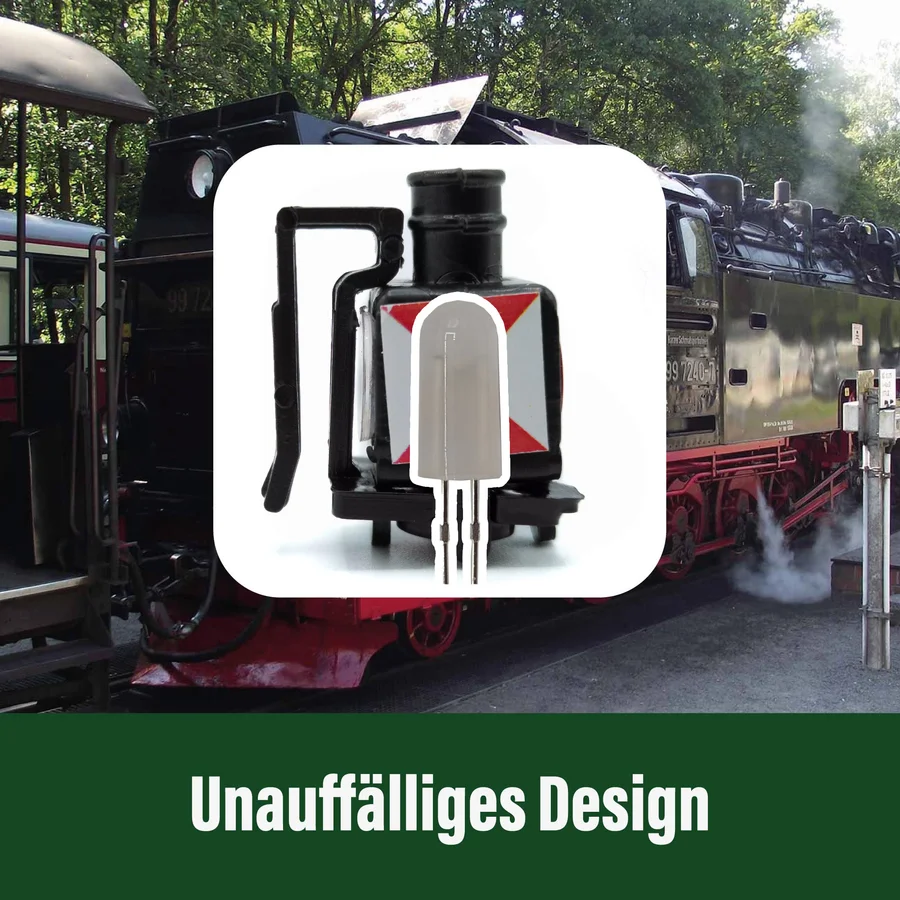

Dank der LED-Technologie bleibt der Lampensockel im Zugschlusslicht dezent, was das Gesamtbild noch authentischer erscheinen lässt.

Das originalgetreue Design der europäischen Zugschlusslampe sorgt für ein realistisches und nostalgisches Modellbahnerlebnis.

Die bereits montierte Lampe mit LED ermöglicht eine unkomplizierte Installation und kann direkt an 5 - 24V angeschlossen werden.

Stromsparende LEDs sorgen für Energieeffizienz und verlängern die Lebensdauer der Beleuchtung.

Dank LED-Technologie bleibt der Lampensockel dezent und sorgt so für ein authentisches Gesamtbild.

Optisch identisch mit der LGB 68331 Leuchte und passend für zahlreiche Spur-G Wagen.

Realistische Beleuchtung für den Nachtbetrieb sowie Warnmarkierung für den Tagbetrieb.

Leichte Integration in ML-Train Wagenbeleuchtungs-Sets dank praktischer Randverbinder.

Einbauanleitung
Schritt 1: Demontage der alten Zugschlussleuchte (falls vorhanden)
Falls Ihr Wagen bereits mit einer Zugschlussleuchte ausgestattet ist, entfernen Sie diese vorsichtig. Lösen Sie dazu die Schrauben oder Halterungen, die die Leuchte fixieren, und trennen Sie die Kabelverbindungen.

Schritt 2: Montage der neuen Zugschlussleuchte
Setzen Sie die neue LED-Zugschlussleuchte an der gewünschten Stelle am Ende Ihres Wagens ein.

Schritt 3: Verkabelung
Führen Sie die Kabel der LED-Zugschlussleuchte durch den Wagen und schließen Sie sie an die Stromquelle an. Bei Beleuchtungs-Sets wie ML-Train 83801909, 83801808 oder 83801707 nutzen Sie den Randverbinder für eine einfache Verbindung. Achten Sie darauf, die Kabel richtig zu polarisieren.

Schritt 4: Funktionstest
Verbinden Sie den Wagen erneut mit der Stromquelle und überprüfen Sie die Funktion der LED-Zugschlussleuchte. Achten Sie darauf, dass das Licht gleichmäßig leuchtet und im Nachtbetrieb gut sichtbar ist.

Schritt 5: Abschließende Arbeiten
Nachdem Sie mit dem Ergebnis zufrieden sind, montieren Sie alle entfernten Teile wieder und setzen den Wagen zurück auf die Schienen. Nun ist die verbesserte Zugschlussbeleuchtung einsatzbereit und verleiht Ihrem Zug ein realistisches Erscheinungsbild.

Hinweis
Die LED-Zugschlussbeleuchtung ist für Spannungen von 5 bis 24 Volt ausgelegt und kann im Digital- sowie im Analogbetrieb verwendet werden.

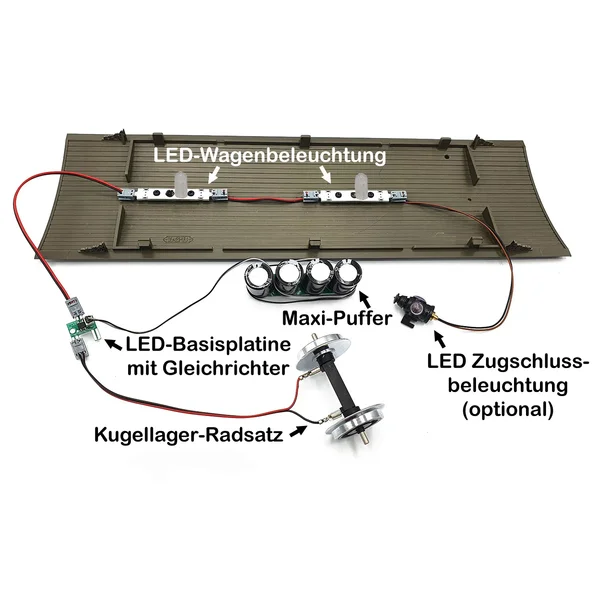

Aufbau-Beispiel




Technische Daten der LED

Höhe der der Lampe: 13,9 mm

Sockeldurchmesser: 6,5 mm

Betriebspannung: 5 - 24 Volt (DC, DCC)

Leuchtfarbe: warmweiß

Anschlussleitung: 30 cm

LED Beleuchtungs-Set mit Radsatz für Wagen Spur-G ML-Train 83801909

Alle Verbindungen werden einfach gesteckt, was den Einbau besonders unkompliziert macht. Das Stecksystem lässt sich beliebig mit weiteren Lichtleisten erweitern, ohne zusätzliche Basisplatinen, Puffer oder Radsätze. Die Wagen werden über das Kupplungsset verbunden.

Mit angeschlossener LED-Beleuchtung beträgt die Standleuchtzeit etwa 8 Minuten.


Das Wagenbeleuchtungs-Set besteht aus den folgenden Komponenten:

2x LED-Wagenbeleuchtung warmweiß 7-24 V mit Platine
1x Radsatz kugelgelagert stromführend aus Edelstahl
1x LED-Basisplatine mit Gleichrichter
1x Maxi Puffer (27200 µF) für Lichtleisten
1x 20 cm Kabel
1x 18 cm Kabel mit Löt-Steckschuhen
4x Befestigungsschrauben
1x Kabel 40 cm
2x Flachstecker
5x Randverbinder-Stecker
1x Flachstecker-Verbinder

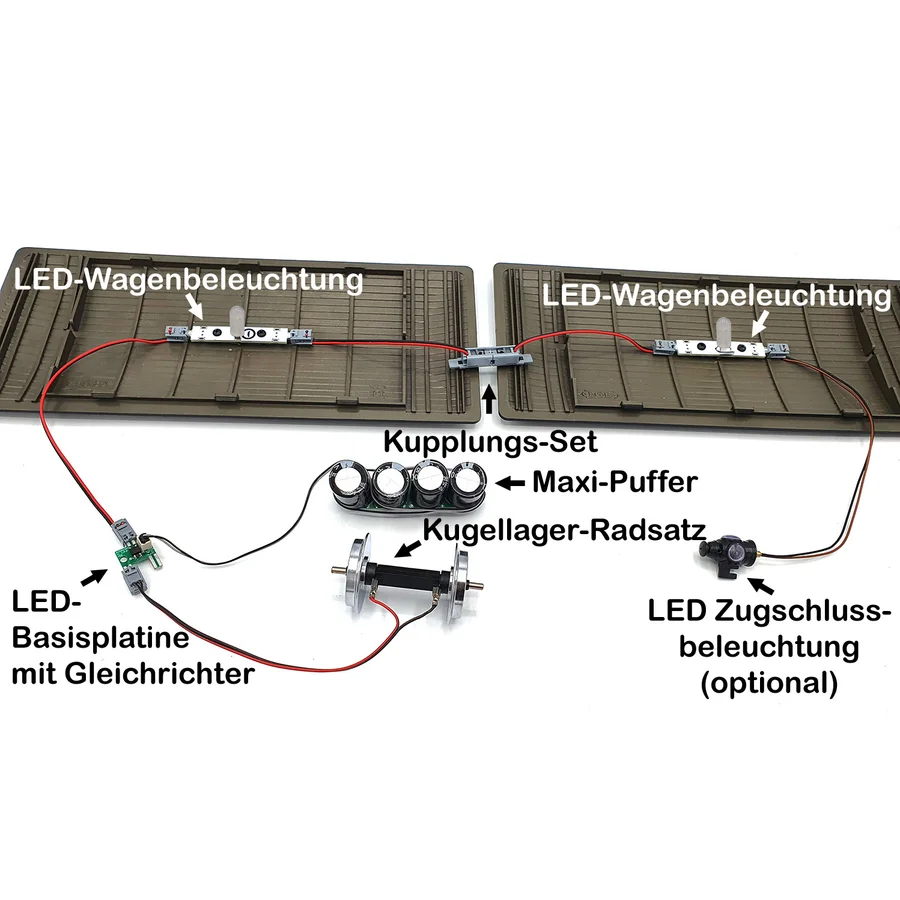

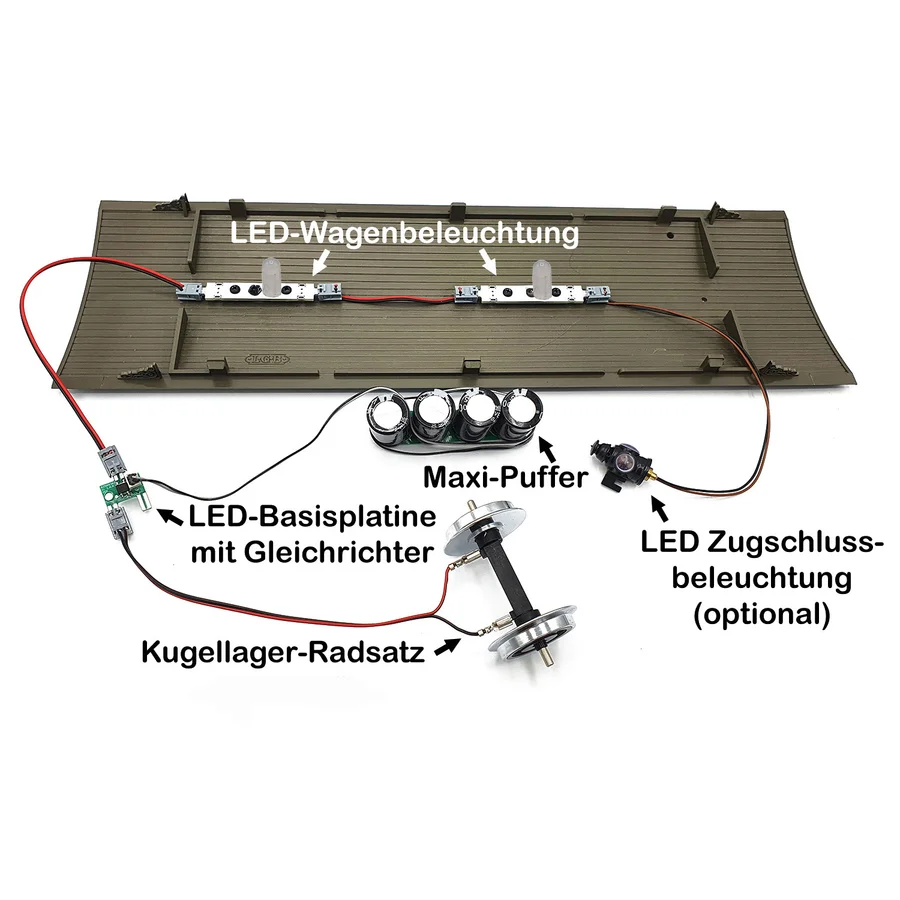

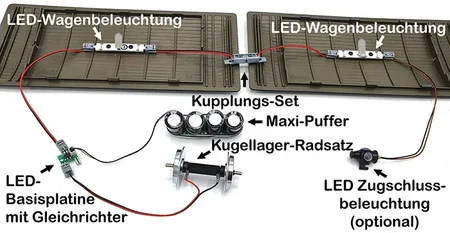

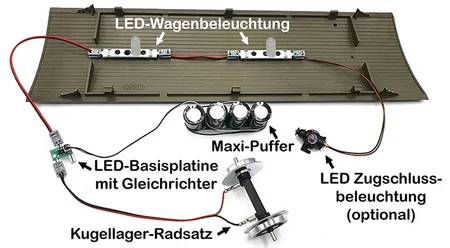

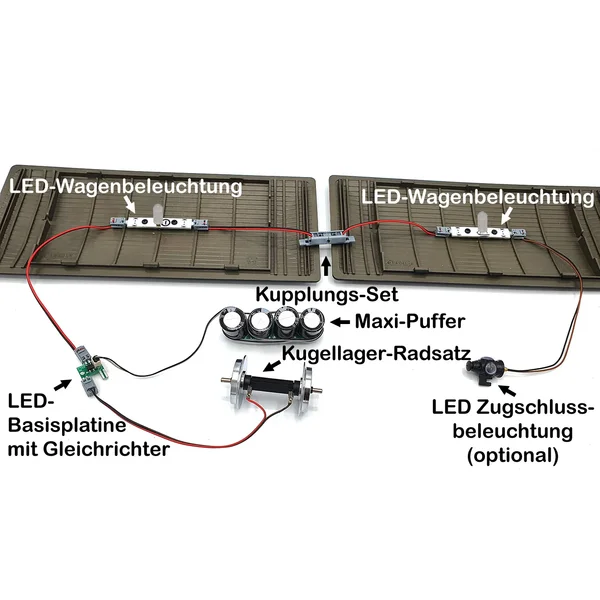

Aufbau-Beispiele






Das Beleuchtungs-System können Sie mit den folgenden Bauteilen weiter ausbauen bzw. ergänzen:

LED Beleuchtungs-Set für kurze und lange Wagen ML-Train 83801001

LED-Basisplatine mit Gleichrichter und Pufferanschluss ML-Train 83801002

Kupplungs-Set für die Spur-G Wagenbeleuchtung ML-Train 83801003

2 Stück LED-Wagenbeleuchtung warmweiß 7-24 V ML-Train 83801004

LED Zugschlussbeleuchtung warmweiß 7-24 V ML-Train 83801006

LED Bühnenbeleuchtung 5-24 V für Spur-G Personenwagen ML-Train 83801007

Maxi Puffer (27200 µF) für Lichtleisten ML-Train 88201015

Radsatz kugelgelagert stromführend aus Edelstahl Spur-G ML-Train 88674031

4 Stück Flachstecker-Verbinder 2-polig ML-Train 85201019

4 Stück Randverbinder-Stecker 2-polig ML-Train 85201021

Flachstecker 2 polig 2 Stück ML-Train 85201003

Kabel für Kugellagerradsatz mit Randverbinder-Stecker ML-Train 85101062

Verbindungskabel für Lichtleisten ML-Train 85101063
